电磁热量表

发布时间：2021-03-22浏览次数：0

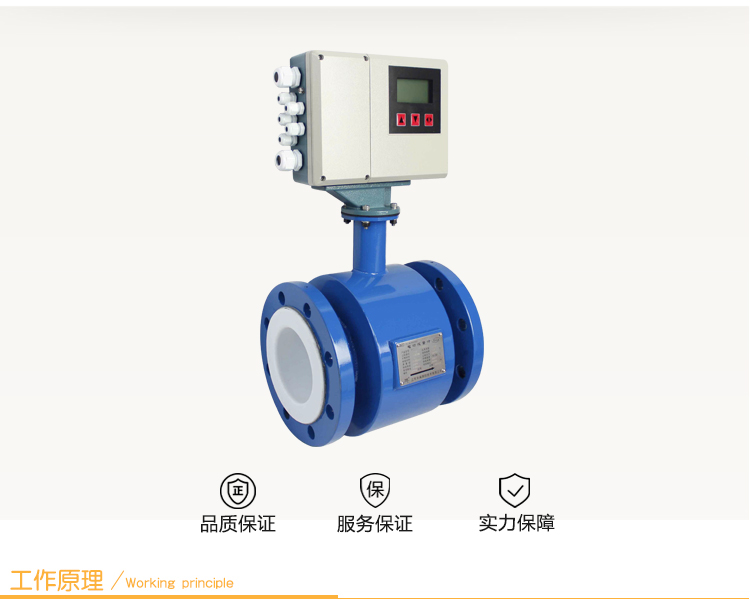

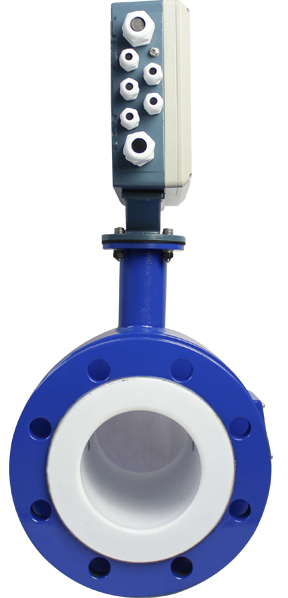

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。


1.测量精度高，运用稳定可靠，性能优良。
2.测量精度不受流体粘度、密度、压力、流体分布等参数变化的影响
3.测量管里无阻力部件、无压损、不受恶劣水质的影响
4.多种衬里，多种电极的选择
5.测量流量范围宽
6.大屏幕液晶背光显示，在强光和无光情况下均可清晰读数
7.语言可显示中文和英文
8.液晶屏显示瞬时流量、瞬时热量、累积流量、累积热量、进水温度、出水温度、温差、流量流速
9.采用温度变化的热焓修正法，保证在不同水温下的******计量
10.具有RS485、Modbus、HART通讯
11.数据自动存储
12.220V AC、24V DC供电

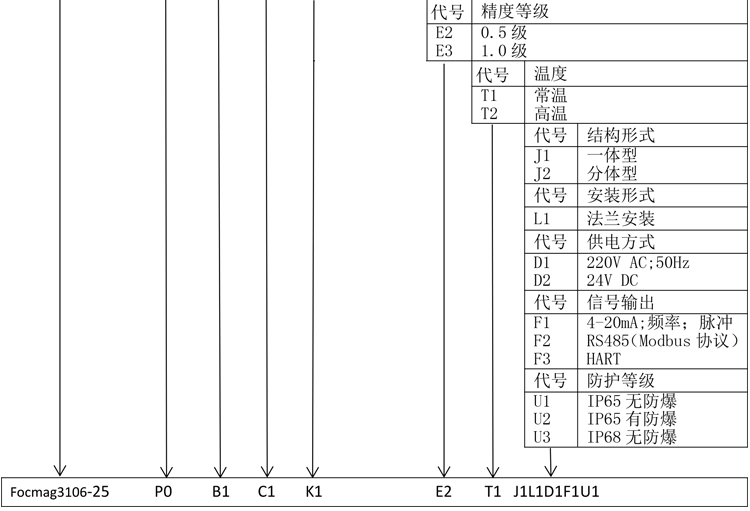

名称	HHDR-智能电磁热量表
公称通径	DN10-DN400
结构形式	一体型、分体型
最高流速	15m／s
流体电导率	≥5uS／cm
精度等级	0.5 级、1.0 级 ( 随口径区分 )
衬里材料	聚四氟乙烯、聚氯丁橡胶、聚氯脂、聚全氟乙丙烯(F46)
额定压力	4.0Mpa、1.6Mpa、1.0Mpa
最高流体温度	一体型	70℃
	分离型	聚四氟乙烯衬里	100℃；150℃(需特殊订货)
		氯丁橡胶衬里	80℃；l20℃(需特殊订货)
		聚氯酯衬里	80℃
		聚全氟乙丙烯(F46)	100℃；150℃(需特殊订货)
信号电极和接地电极材料	316L、哈氏合金B、哈氏合金C
传感器材质	碳钢、304不锈钢
外壳防护	IP65、IP68（需特殊定制）
输出信号	脉冲、频率
电缆接口	G1/2 内螺纹
通讯	RS485通讯(Modbus协议）、HART
显示器显示	瞬时流量、瞬时热量、累积流量、累积热量、流速、进水温度、出水温度、温度差
电源	220V AC 50HZ、24V DC
励磁方式	双向恒流方波励磁

测量范围	口径(mm)	测量范围(m 3 /h)	口径(mm)	测量范围(m 3 /h)
	DN10	0.14 ～ 1.40	DN125	22.08～ 441.56
	DN15	0.32 ～ 6.36	DN150	31.79～ 635.85
	DN20	0.57～ 11.30	DN200	56.52 ～ 1130.4
	DN25	0.88～ 17.66	DN250	88.31 ～ 1766.25
	DN32	1.45～ 28.94	DN300	127.17～ 2543.40
	DN40	2.26～ 45.22	DN350	173.09～ 3461.85
	DN50	3.35～ 70.65	DN400	226.08～ 4521.60
	DN65	5.97～ 119.40
	DN80	9.04～ 180.86
	DN100	14.13 ～ 282.60

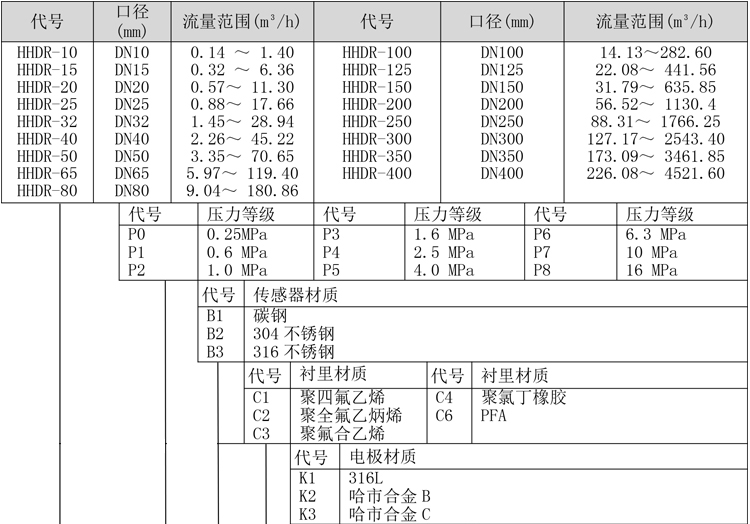

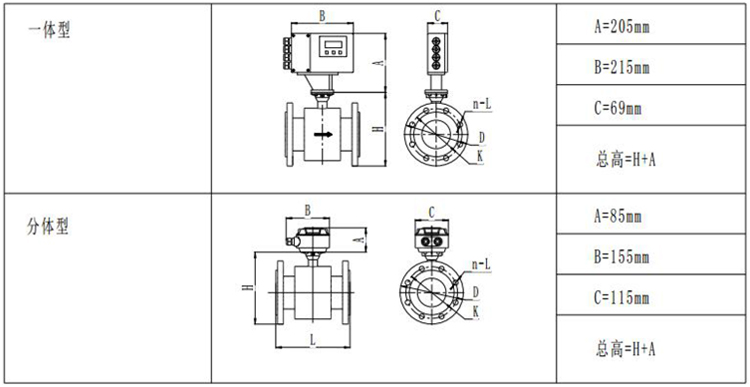

智能电磁热量表产品外形尺寸

公称通径DN	压力等级	法兰外径D	螺栓孔中心圆直径K	螺栓孔 n-L	总长L	高度H	参考重量kg
10	PN40	90	60	4-φ14	200	190	10
15	PN40	95	65	4-φ14	200	190	10
20	PN40	105	75	4-φ14	200	190	10
25	PN40	110	85	4-φ14	200	200	10
32	PN40	140	100	4-φ18	200	205	11
40	PN40	150	110	4-φ18	200	215	12
50	PN40	165	125	4-φ18	200	220	15
65	PN16	185	145	4-φ18	200	240	16
80	PN16	200	160	8-φ18	200	255	18
100	PN16	220	180	8-φ18	250	270	20
125	PN16	250	210	8-φ18	250	300	25
150	PN16	285	240	8-φ22	300	330	30
200	PN16	340	295	12-φ24	350	390	45
250	PN16	405	355	12-φ26	450	450	65
300	PN16	460	410	12-φ28	500	500	79
350	PN16	520	470	16-φ30	550	520	95
400	PN16	580	525	16-φ32	600	635	140

1.安装要求
通用要求
a.为了安装、维护、保养方便，在流量计周围需保留足够的空间
b.避免流量计安装在温度变化很大或受到设备高温辐射的场所
c.流量计应安装在室内，如安装在室外，应避免阳光直射，必要时请安装防晒装置
d.避免流量计安装在含有腐蚀性气体的环境中
e.避免流量计安装在有强振动源、强磁场的场所
工艺管要求
a.上、下游工艺管的内径与流量计的内径应满足：0.98DN≤D≤1.05DN（DN:流量计内径；D：工艺管内径）
b.工艺管与流量计需同心，同轴偏差不大于0.05DN

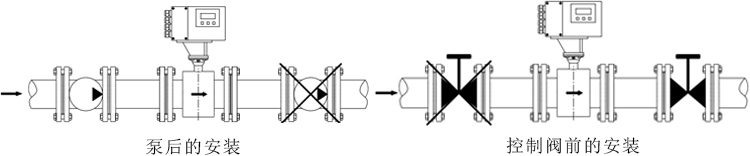

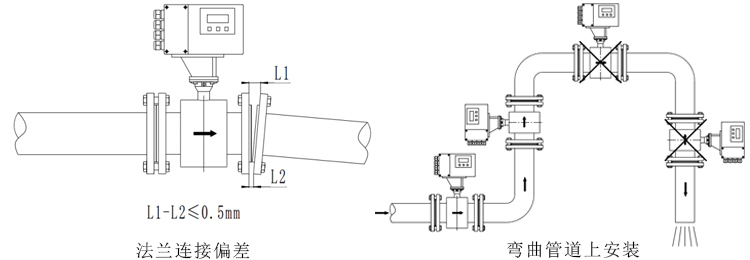

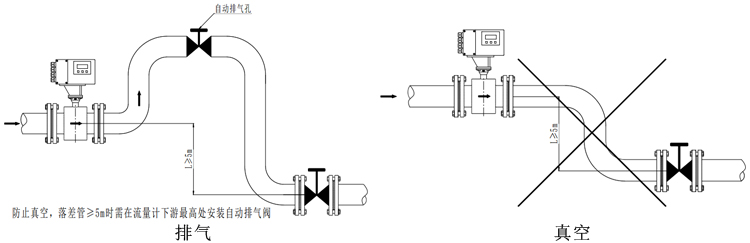

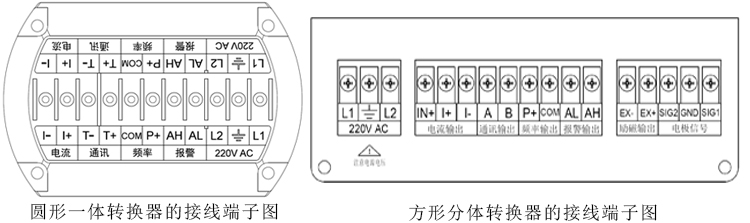

智能电磁热量表安装要求

故障名称	解决办法
转换器无显示	1.检查电源是否连接 2.检查保险丝是否完好 3.检查供电电压是否符合要求 4.如上述三项均正常，将将转换器返厂维修
励磁报警	1.励磁线圈绝缘度下降
空管报警	1.被测流体是否满管 2.流量计是否按要求正确安装 3.被测流体电导率过低 4.空管阀值设置过低
无流量时显示有流量	1.空管阀值设置过高 2.空管报警允许未打开 3.电极被污染导致零点偏移（此时管道满管） 4.信号线绝缘度下降（（此时管道满管）
流量测量不准或波动大	1.流体是否满管 2.流量计是否按规定接地 3.信号线绝缘度下降 4.流量计是否按要求正确安装
流量上限报警	1.现场流量大于流量上限阀值，修改流量上限阀值
流量下限报警	1.现场流量低于流量下限阀值，修改流量下限阀值
有流量时无流量显示	1.截止阀是否开启 2.信号线接地 3.流量过低，小信号切除设置过高 4.空管阀值设置过低

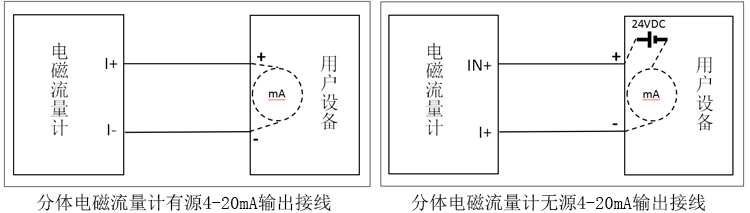

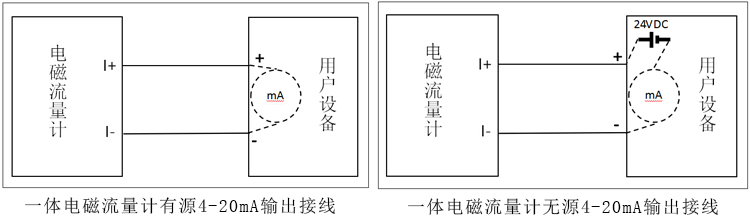

1.接地线（标配）
2.接地环（可选）

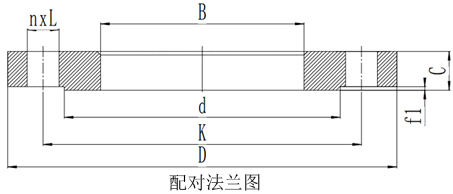

3.配对法兰（法兰尺寸表）

公称通经	外径(D）	内径(B)	中心距(K)	螺栓孔径（L）	螺栓孔数量（n）	密封面（d）	法兰厚度
15（4.0）	95	19	65	14	4	46	14
20（4.0）	105	26	75	14	4	56	16
25（4.0）	115	33	85	14	4	65	16
32（4.0）	140	39	100	18	4	76	18
40（4.0）	150	46	110	18	4	84	18
50 (4.0）	165	59	125	18	4	99	20
65（1.6）	185	78	145	18	4	118	20
80（1.6）	200	91	160	18	8	132	20
100（1.6）	220	110	180	18	8	156	22
125（1.6）	250	135	210	18	8	184	22
150（1.6）	285	161	240	22	8	211	24
200（1.6）	340	222	295	22	12	266	26
250（1.6）	405	276	355	26	12	319	28
300（1.6）	460	328	410	26	12	370	32
350（1.6）	520	381	470	26	16	429	35
400（1.6）	580	430	525	30	16	480	38
450（1.0）	615	485	565	26	20	530	35
500（1.0）	670	535	620	26	20	582	38
600（1.0）	780	636	725	30	20	682	42
700（0.6）	860	724	810	26	24	772	40
800（0.6）	975	824	920	30	24	878	44
900（0.6）	1075	924	1020	30	24	978	48
1000（0.6）	1175	1024	1120	30	28	1078	52
1200（0.6）	1405	1224	1340	33	32	1295	60
1400（0.6）	1630	1424	1560	36	36	1510	68
1600（0.6）	1830	1624	1760	36	40	1710	76
1800（0.6）	2045	1824	1970	39	44	1918	84
