锅炉炉壁热电偶

发布时间：2021-03-22浏览次数：0



锅炉炉壁热电偶产品概述/Product overview-------------------------------------------◆◆

锅炉炉壁热电偶采用φ4mm的铠装热电偶做测温元件，做成电缆状，热接点紧固在带有不同曲面的不锈钢导热板上，可用于锅炉管壁、炉壁及其它圆柱体表面测量温度。技术条件符合JB/T5582-91规定。

锅炉炉壁热电偶产品结构/Product structure-------------------------------------------◆◆

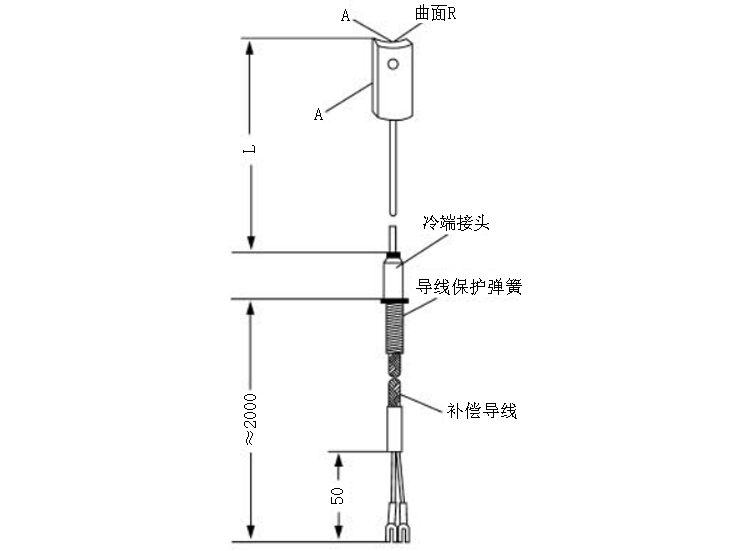

锅炉炉壁热电偶产品结构

锅炉炉壁热电偶型号规格/type specification--------------------------------------------◆◆

WRNT-11，WRET-11
测温范围℃：（WRNT-11）0～800
  （WRET-11）0～600
分度号：K或E
热响应时间τ0.5S：接壳式≤0.8；绝缘式≤2.5
安装方式：三点焊接（A部为焊接点或用M8螺钉固定）
曲面R尺寸：R=29mm，R=100mm
导热板面积：20×40mm2
结构方式：接壳式（较长L=2500mm）
  绝缘式（较长L=8000mm）
长度Lmm：3000,4000,6000,8000,10000,15000,20000,25000

锅炉炉壁热电偶安装方式/installation----------------------------------------------------◆◆

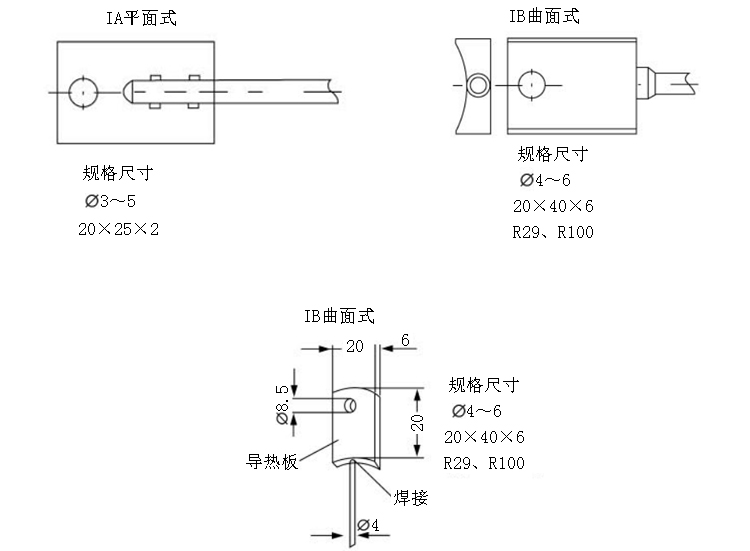

锅炉炉壁热电偶安装
