端面热电阻

发布时间：2021-03-22浏览次数：0



端面热电阻产品概述/Product overview-----------------------------------------------◆◆

WZCM、WZPM系列端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计端面，与一般轴向热电阻相比，能更正确和迅速地反映被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。

端面热电阻产品结构/Product structure-----------------------------------------------◆◆

端面热电阻产品结构

端面热电阻技术指标/Technical indicators----------------------------------------------◆◆

感温元件在0℃时的电阻值（R0）
  分度号Cu50：R0=50±0.50Ω
  分度号Cu100：R0=100±0.10Ω
  分度号Pt100:R0=100±0.12Ω（B级）
  其中，R0为元件在0℃时的电阻值。

★测量范围和允差
单位：mm
名称 测温范围 允许偏差△t℃ 分度号
端面铜电阻 -50～100 ±（0.3℃+0.6%∣t∣） Gu50、（G）*或Cu100
端面铂电阻 -100～150 A级：±（0.15℃+0.2%∣t∣） Pt100
B级：±（0.3℃+0.5%∣t∣）
注：1）t为被测温度******值。
  2）打“*”分度号作为特殊规格订货。

端面热电阻型号规格/type specification------------------------------------------------◆◆

型号 分度号 结构特征 测量范围℃ 保护管材料 外接线引 线长度Lmm 规格 公称压力 MPa 热响应 时间τ0.5S
直径d（mm） M
WZCM-201 Cu5或 Cu100 固定埋入或螺纹连接 -50～+100 紫铜T2-Y
500
1000
1500
2000
2500
 Φ6 M8×0.75 常压 ＜15
WZPM-201 Pt100 -100～+100 紫铜T2-Y 常压 ＜10
WZPM-201B Φ8 M10×1
注：WZPM-201B采用引进元件WZPM-018，精度等级为B级。

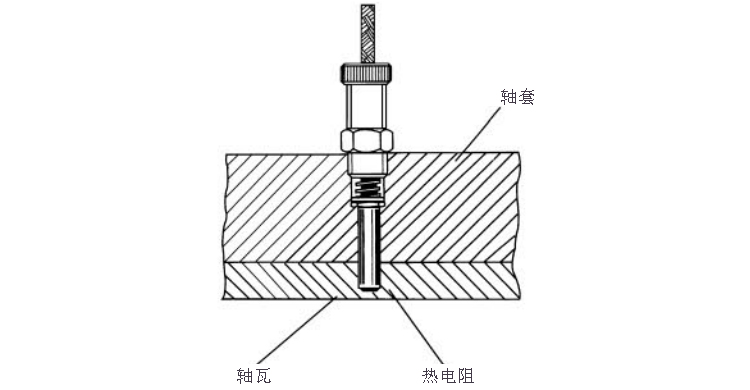

端面热电阻安装方式/installation-------------------------------------------------------◆◆

端面热电阻安装
