电机用埋置式热电阻

发布时间：2021-03-22浏览次数：0

电机用埋置式热电阻产品概述/Product overview---------------------------------------◆◆

电机用埋置式热电阻是测量电动机、发电机铁芯、线圈绕组等大型设备温度的专用元件。它是将感温材料直接绕在绝缘骨架上再包覆软性绝缘材料，连同引线接点用高温绝缘粘接剂一同密封固定，经严格试验和测试分度而成。由于其重要性和专用性，国家专门制定了产品标准JB/T56041-93电机用埋置式热电阻和GB/T3413-94埋入式铜电阻温度计。我公司严格按照国家相关标准制造该产品，全部经受耐压1000V/1min试验，引线与测温元件连接经受纵向拉力12N/15S，使用温度-40～180℃（Pt100）、-40～150℃（铜电阻），测温精度±1.0℃，大测量电流温升≤0.3℃，热响应时间≤6S，引线标称截面为0.2mm2。元件可靠性高、抗震性好、性能稳定，是保证大型电机、发电机长期安全运行极其重要的组成部分。

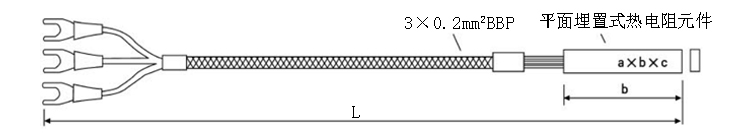

电机用埋置式热电阻产品结构/Product structure---------------------------------------◆◆

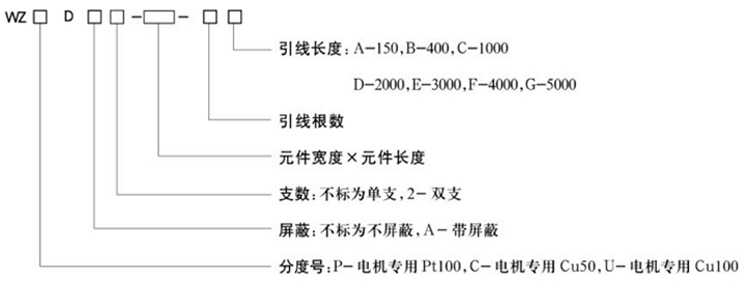

电机用埋置式热电阻产品选型/Product selection---------------------------------------◆◆

电机用埋置式热电阻尺寸和允差/Dimensions and tolerances--------------------------◆◆

元件宽度a		元件长度b		元件厚度c
基本尺寸	允差	基本尺寸	允差	基本尺寸	允差
8	-0.2	60、100、200、250、500	+2.0	2	-0.2
10	-0.2	60、100、200、250、500	+2.0	2	-0.2
10（屏蔽单支）	±0.15	100、200、250、300	+2.0	2	+0.2
12（屏蔽双支）	±0.15	100、200、250	+2.0	2.5	+0.2
8（屏蔽双支）	±0.15	100、200、250	+2.0	3	+0.2
