铂热电阻元件

发布时间：2021-03-22浏览次数：0

铂热电阻元件产品概述/Product overview---------------------------------------------◆◆

本公司生产的WZP系列及WZPM铂热电阻元件系引进美国Rosemount公司生产技术，把当代世界上******生产工艺、优良的测试手段和自己多年的制造经验融为一体，为我国开创了一代新型的铂热电阻产品，并且，使我公司拥有大批量稳定的生产能力。

铂热电阻是一种精确、灵敏、性能稳定的温度传感器。铂热电阻元件是用微型陶瓷管为保护管做成的内绕结构，感温元件可以做得相当小（较小外径可做到φ1.6mm），因此，可制成各种微型温度传感器探头。

铂热电阻元件配上金属保护管和安装固定装置（如各种螺纹接头、法兰盘等），就构成装配式铂热电阻。

WZPM铂热电阻是一种表面测温元件，可制成的各种表面测温的温度计产品。

WZP系列铂热电阻按我国标准ZBY301-85（等效国际电工委员会IE751-1983标准）进行生产，由于该系列产品具有结构小，使用范围广，可靠性好，热响应时间短等优点，可形成多品种、多规格的系列产品，为石油、化工、电站、冶金、轻工、食品、纺织、医疗、卫生、国防工业、科技、农业以及机械行业提供新一代优质产品。

铂热电阻元件的工作原理是在温度作用下，铂电阻丝的电阻值随之变化而变化的原理。可用于测量-200～800℃范围内的温度。其优点是：电气性能温度，温度和电阻关系近于线性，精度高。

铂电阻元件可与显示仪、记录仪、调节器、扫描仪、数据记录仪以及电脑配套进行精确的温度测量和控制。

铂热电阻元件技术指标/Technical indicators-------------------------------------------◆◆

★测温范围和允许误差

类别	代号	分度号	测温范围	精度等级	允许偏差△t℃
铂电阻	WZP	Pt100	-200～800℃	A级	-200～650℃时允差 ±（0.15+0.002∣t∣）
铂电阻	WZP	Pt100	-200～800℃	B级	-200～800℃时允差 ±（0.30+0.005∣t∣）

注：∣t∣为感温元件实测温度绝度值
	A级允差不适用于t＞650℃的温度范围
	B级允差不适用于采用二线制的铂热电阻

★热响应时间

在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需的时间，称为热响应时间，用τ0.5表示。

★自热影响

铂热电阻允许通过的******测量电流为5mA，由此产生的温差不大于0.3℃。热电阻感温元件在100℃的电阻值（R100）和它在0℃时的电阻（R0）比值：（R100/R0）

分度号Pt100： A级 R0=100±0.06Ω
	B级 R0=100±0.12Ω
W100=R100/R0=1.3850

★热电阻感温元件

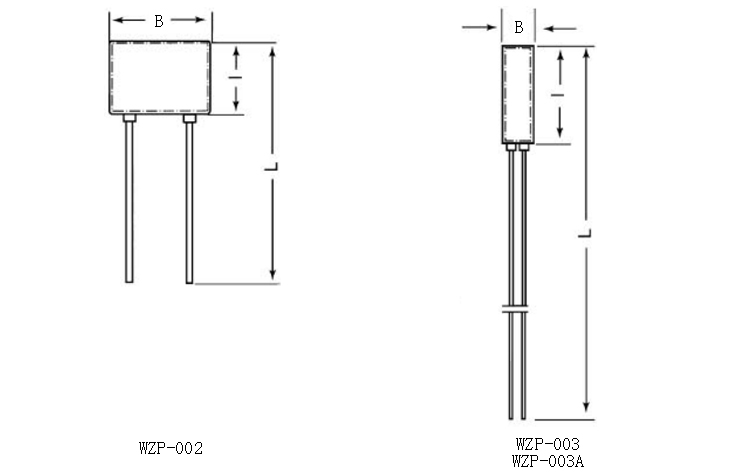

薄片型铂热电阻感温元件

热电阻类别

产品型号

分度号

测温范围℃

规格

热响应时间 τ0.5S

总长L mm

长/ mm

宽B mm

厚 mm

铂热电阻

感温元件

（薄片型）

WZP-002

（BA1）*

0～420

0.5

＜15

WZP-003

Pt100

（BA1、BA2）*

0.5

WZP-003A

0～200

＜10

注：1）外保护层为1Cr18Ni9Ti不锈钢片。
	2）工作电流：＜5mA。
	3)打“*”分度号作特殊规格订货。

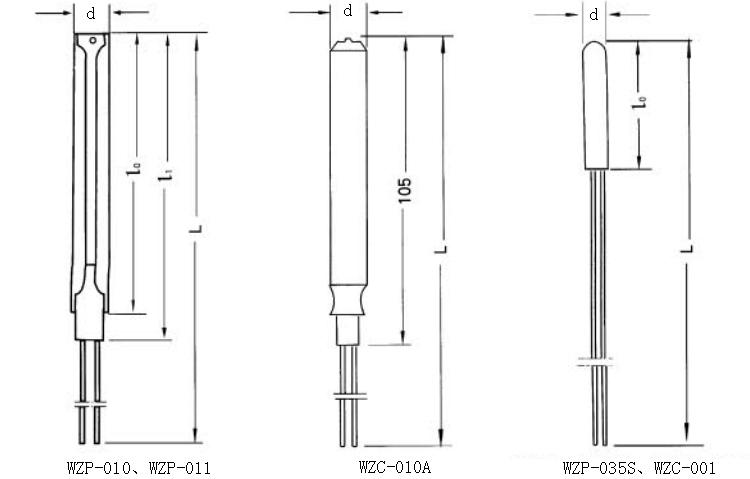

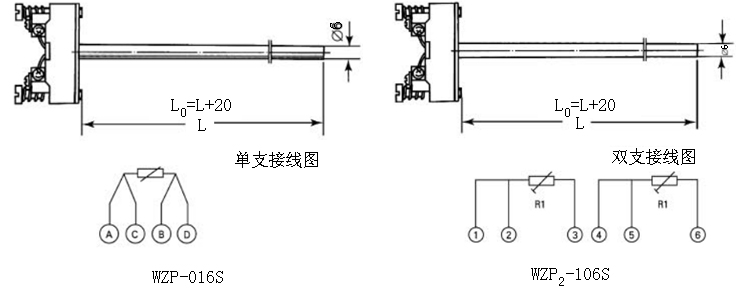

★热电阻感温元件

热电阻类别

产品型号

分度号

测温范围℃

保护管材料

规格

热响应时间τ0.5S

直径d mm

总长L mm

ι0

ι0 ι1

单支铂热电阻感温元件

WZP-010

Pt100（BA1、BA2）*

-200～420

外保护层为1Cr18Ni9Ti 不锈钢薄片

Φ12

300
350
450
550
650
900
1150
1400
1650
2150

105

＜60

双支铂热电阻感温元件

WZP2-010

单支铂热电阻感温元件

WZP-011

Φ8

300

350

450

550

＜30

双支铂热电阻感温元件

WZP2-011

铜热电阻感温元件

WZC-010A

Cu5 （G）*

-50～100

紫铜管

Φ8

300
350
450
550
650
900
1150
1400
1650
2150

＜90

铂热电阻感温元件

WZP-035S

Pt100

-50～150

不锈钢套管

Φ6

535

＜5

铜热电阻感温元件

WZC-001

Cu50 （G）*

-50～100

不锈钢套管

Φ4

300

＜30

注：1）打“*”分度号作特殊规格订货
	2）WZP-035S采用引进元件WZP-014S，精度等级：B级。

铂热电阻元件型号规格/type specification----------------------------------------------◆◆

★铂电阻元件

型号	分度号	测温范围℃	精度等级	套管材料	热响应时间τ0.5S
WZP-011S	Pt100	-200～650	A级	陶瓷	＜0.15
WZP-011S		-200～650	B级	陶瓷	＜0.15
WZP-012S		-200～800	A级	陶瓷	＜0.2
WZP-012S		-200～800	B级	陶瓷	＜0.2
WZP-013S		-50～150	B级	1Cr18Ni9Ti 不锈钢	＜2
WZP-014S		-200～800	A级	陶瓷	≤0.5
WZP-014S		-200～800	B级	陶瓷	≤0.5
WZP-015S		-50～150	B级	1Cr18Ni9Ti 不锈钢	≤5
WZP-203S		-50～150	B级	1Cr18Ni9Ti 不锈钢	≤5
WZP-205S		-50～150	B级	1Cr18Ni9Ti 不锈钢	≤5

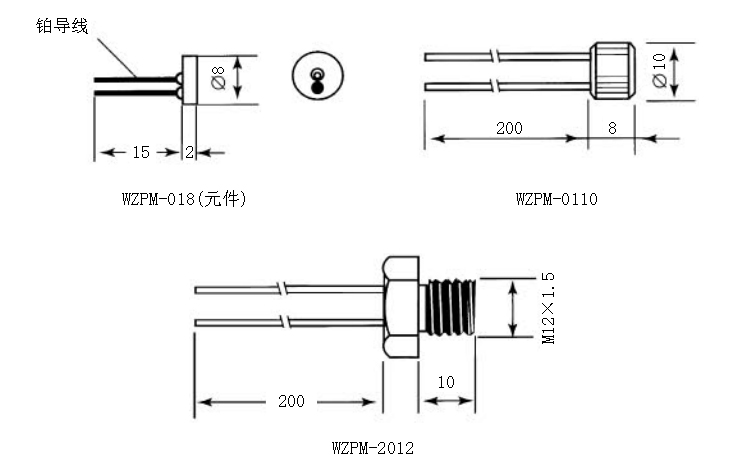

★端面铂电阻元件

型号	分度号	测温范围℃	精度等级	套管材料	热响应时间τ0.5S
WZPM-018	Pt100	-200～500	B级	陶瓷	≤0.5
WZPM-0110		-50～150	B级	1Cr18Ni9Ti 不锈钢	≤5
WZPM-2012		-50～150	B级	1Cr18Ni9Ti 不锈钢	≤10
